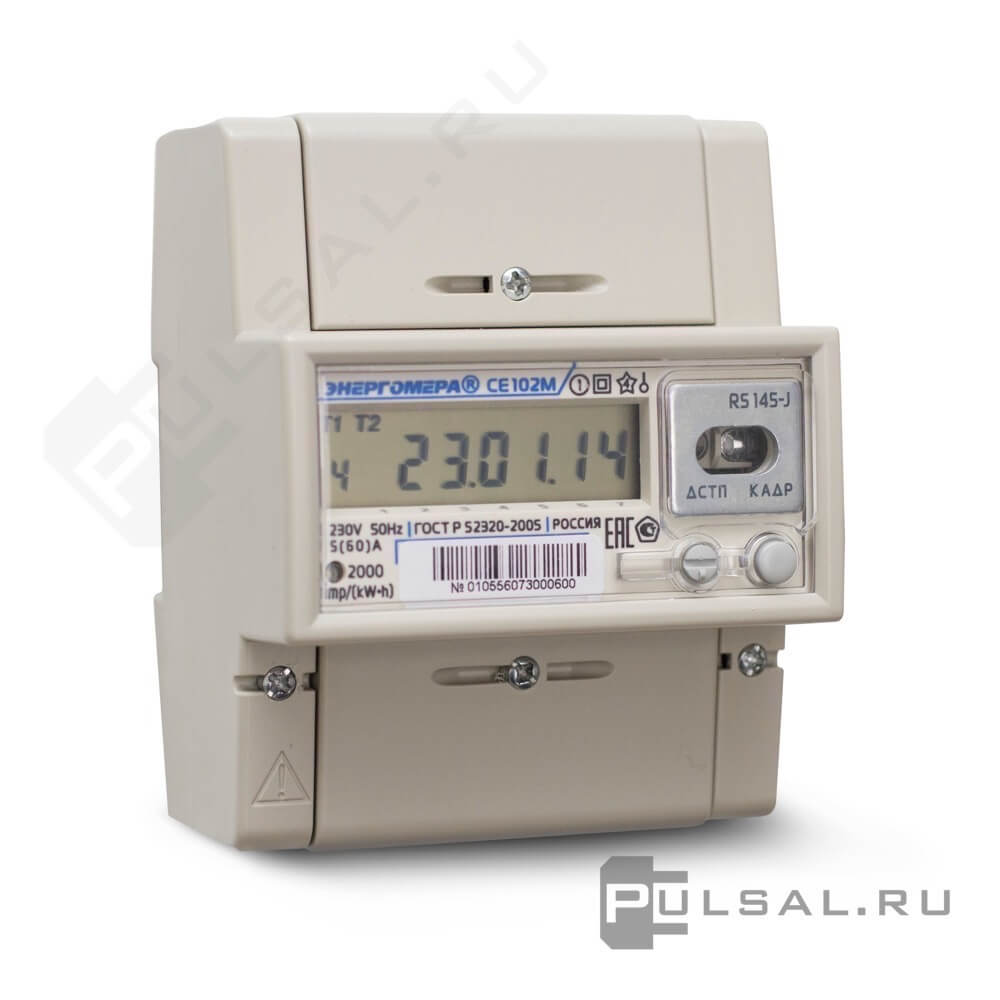

Электросчетчик двухтарифный, четырехтарифный, однофазный, СЕ102, ном. ток - 5 (60) А, Импульсный выход, Оптопорт

СЧЁТЧИК ЭЛЕКТРОЭНЕРГИИ ОДНОФАЗНЫЙ МНОГОТАРИФНЫЙ

Предназначены для измерения активной электроэнергии в однофазных цепях переменного тока и организации многотарифного учета электроэнергии, измерения параметров однофазной сети

ТИП КОРПУСА - R5 (Р5) - крепление на DIN-рейку, ширина 5 модулей

ПАРАМЕТРЫ:

Класс точности - 1

Число тарифов – 4

Частота измерительной сети - 50±2,5 Гц

Номинальное напряжение - 230 В

Базовый (максимальный) ток - 5(60) А

Стартовый ток (чувствительность) – 10 мА

Полная (активная) потребляемая мощность параллельной цепи - не более 9,0 (0,8) В • А (Вт)

Полная потребляемая мощность последовательной цепи - не более 0,1 В • А

Передаточное число импульсного телеметрического выхода - 2000 имп./кВт • ч

Диапазон рабочих температур счетчиков: от -40 до +70 °С

Масса - не более 1 кг

ОБЛАСТЬ ПРИМЕНЕНИЯ:

- счетчик предназначен для измерения активной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, измерения параметров однофазной сети.

- счетчик имеет интерфейсы связи и предназначен для работы, как автономно, так и в составе автоматизированной информационно-измерительной системы коммерческого учета электроэнергии (АИИС КУЭ) для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

- отображение показаний при отсутствии напряжения питания

- измерение и отображение параметров сети (ток, напряжение, частота)

- контроль вскрытия крышки зажимов

- энергонезависимая память

- подсветка индикатора

- устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям

- модификация с оптическим портом, EIA485, M-Bus

- защита памяти и памяти программ от несанкционированных изменений

- малое собственное энергопотребление

ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ:

- средняя работа до отказа – не менее 220000 часов

- межповерочный интервал – 10 лет

- средний срок службы – 30 лет

- гарантийный срок эксплуатации – 5 лет

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ:

ГОСТ Р 52320-2005 (МЭК62052-11:2003)

ГОСТ Р 52322-2005 (МЭК62053-21:2003)

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Счетчик ведет учет по четырем тарифам с возможностью задания до 12 тарифных зон в пределах суток с дискретностью одна минута, индивидуально по каждому дню недели в сезонной программе.

Счетчик имеет жидкокристаллический индикатор, на котором отображается:

- учтенная и сохраненная в архивах энергия нарастающим итогом, за месяц, за сутки;

- текущие дата/время, заводской номер счетчика и другие вспомогательные параметры;

- измеренные значения физических величин.

Счетчик имеет оптический порт или интерфейс M-Bus или оптический порт с интерфейсом EIA485 или оптопорт с интерфейсом M-Bus.

Счетчик обеспечивает возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, а также считывание/запись программируемых параметров.

Счетчик обеспечивает возможность задания следующих параметров:

- заводского номера счетчика;

- текущих времени и даты;

- величины суточной коррекции хода часов;

- до 12 дат начала сезона с указанием для каждого дня недели отдельного суточного расписания;

- до 12 зон в суточном расписании;

- до 36 суточных расписаний;

- до 32 исключительных дней;

- пароля для доступа по интерфейсу (до 8 символов);

- идентификатора в соответствии с протоколом;

- скорости обмена (в том числе начальной).

Счетчики обеспечивают вывод на индикацию:

- количества активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам;

- количества активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам за текущий и 12 предыдущих месяцев;

- количества активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам за текущие и 44 предыдущих суток;

- текущих даты и времени.

Дополнительно счетчики обеспечивают измерение и вывод на индикацию:

- среднеквадратичное значение тока;

- среднеквадратичное значение напряжения;

- величина активной мощности, усредненной на интервале в 1 мин.;

- коэффициент активной мощности с ненормируемой точностью;

- частота измерительной сети с ненормируемой точностью.
