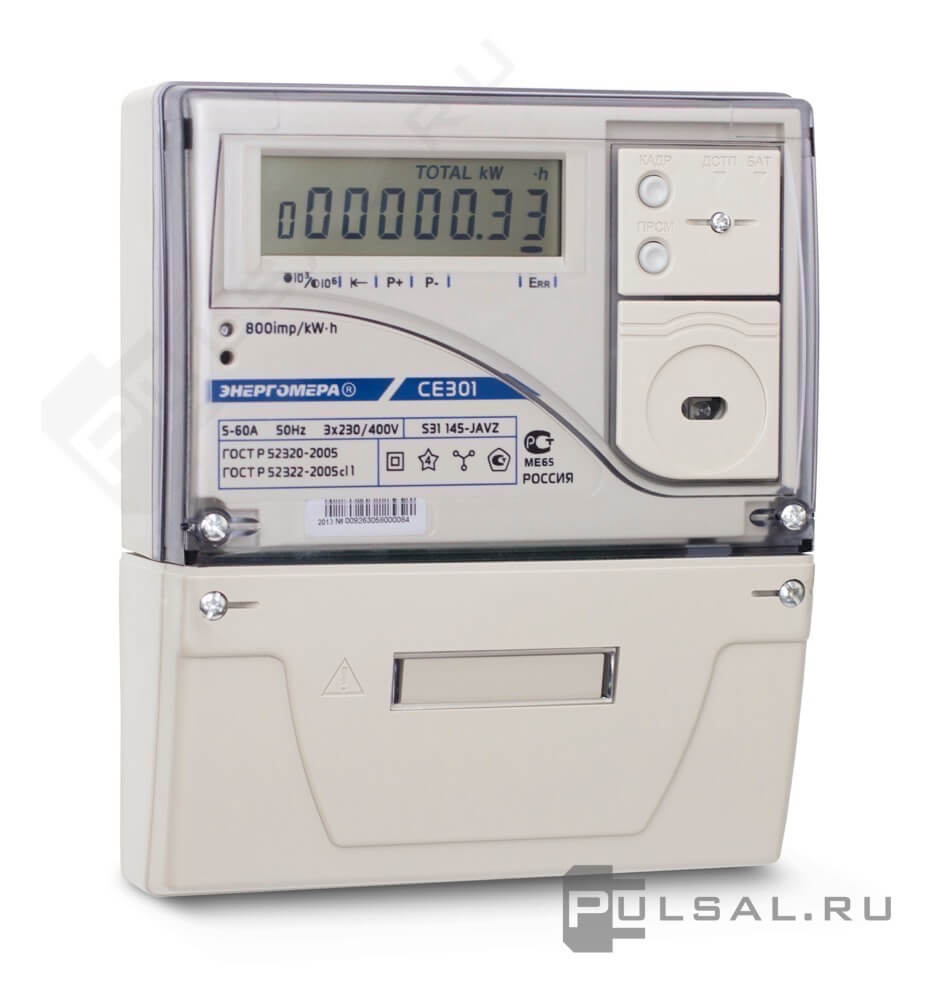

Электросчетчик двухтарифный, четырехтарифный, трехфазный, СЕ301, ном. ток - 5 (60) А, RS-485, Импульсный выход, Оптопорт
Производитель
|
Энергомера |
Серия
|
СЕ301 |
Артикул
|
CE301 S31 043-JAVZ |
КодЗаказа
|
101004002009250 |
Фазность
|
трехфазный |
Количество тарифов
|
двухтарифный, четырехтарифный |
Способ подключения счетчика
|
трансформаторного включения |
Тип крепления
|
3 винта, DIN-рейка |
Отображение показаний
|
ЖКИ дисплей |
Номинальный (макс.) ток In
|
5 (60) А |
Интерфейс
|
RS-485, Импульсный выход, Оптопорт |
Опции счетчика
|
измерение реактивной и активной энергии |
Предназначен для измерения и многотарифного учета активной электрической энергии в трехфазных цепях переменного тока в одном или двух направлениях
Контроль вскрытия крышки
ТИП КОРПУСА - S31 (Ш31) - крепление на 3 винтах (расстояние между нижними винтами 152±7мм, и до верхнего винта 147-215мм)
ПАРАМЕТРЫ:
Класс точности – 0,5S
Число тарифов – 4
Частота измерительной сети - 50±2,5 Гц
Номинальное напряжение – 230 В
Базовый (максимальный) ток счетчиков непосредственного включения - 5(10) А
Стартовый ток (чувствительность) – 0,1 (0,2) % от Iбаз
Полная (активная) потребляемая мощность параллельной цепи - не более 9 (0,8) В • А (Вт)
Полная потребляемая мощность последовательной цепи - не более 0,1 В • А
Передаточное число импульсного телеметрического выхода - 450; 800; 4000; 8000 имп./кВт • ч
Диапазон рабочих температур счетчиков: от -40 до +60 °С
Масса - не более 1,5 кг
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- на розничном рынке электроэнергии, на предприятиях коммунальной энергетики, в промышленном мелкооптовом и бытовом секторе, на объектах социального значения
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- электронная пломба для счетчика в корпусе S31
- наличие ИК-порта IrDA1.0 или оптического интерфейса
- управление нагрузкой
- сигнализация превышения лимитов
- малое собственное энергопотребление
- интерфейс RS 485
- устойчивость к климатическим, механическим и электромагнитным воздействиям
- наличие модификаций с PLC- и радиоинтерфейсами
- наличие модификаций с резервным источником питания и подсветкой индикатора
ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ:
- средняя работа до отказа – не менее 160000 часов
- межповерочный интервал – 16 лет
- средний срок службы – 30 лет
- гарантийный срок эксплуатации –4 года
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ:
ГОСТ Р 52320-2005 (МЭК62052-11:2003)
ГОСТ Р 52322-2005 (МЭК62053-21:2003)
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Счетчик обеспечивает учет и вывод на индикацию:
- количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца и за 13 предыдущих месяцев;
- количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 45 суток;
- значений активной мощности, усредненных за прошедший 3-минутный интервал;
- максимальных значений активной мощности, усредненных на 30-минутном интервале за текущий и за 12 прошедших месяцев раздельно по 4 тарифам;
- счетчик формирует графики активных мощностей (потребления), усредненных на заданном интервале времени (от 1 до 60 мин.). Глубина хранения 30-минутных профилей нагрузок – до 60 суток.
Счетчик измеряет и показывает:
- среднеквадратические значения фазных напряжений и токов;
- частоту сети;
- активную мощность
Счетчик обеспечивает возможность задания следующих параметров:
- заводского номера счетчика;
- текущего времени и даты;
- разрешения перехода на «зимнее» и «летнее» время (с заданием месяцев перехода);
- до 12 дат начала сезона;
- до 12 зон суточного графика тарификации и до 36 графиков тарификации;
- до 32 исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- коэффициентов трансформации тока и напряжения;
- лимитов по потребленной мощности с процентом превышения для работы сигнализации по каждому тарифу.
Счетчик обеспечивает:
- возможность ручной коррекции хода часов + - 30 сек. Один раз в сутки. Точность хода встроенных часов – 0,5 сек./сутки;
- сохранение накопленных показаний, ход часов и ведение календаря не менее 10 лет при отсутствии внешнего питающего напряжения;
- фиксацию 20 последних корректировок времени, изменение установок временных тарифных зон и перепрограммирование метрологических характеристик счетчика;
- фиксацию 100 последних пропаданий фазных напряжений и их выходов за пределы допустимых значений;
- фиксацию 20 последних отрицательных результатов самодиагностики счетчика и вскрытия электронных пломб;
- точность измерений при изменении направления тока в фазной токовой цепи;
- возможность управления нагрузкой с использованием УЗО или внешнего коммутационного аппарата по команде диспетчера с индикацией режима отключения;
- защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (2 пароля для 2 уровней доступа, аппаратное разрешение – кнопка или другое устройство, электронная пломба с фиксацией в журнале событий);
- индикацию данных на ЖК-индикаторе с заданной периодичностью (Т-5 сек.) или пролистывание с помощью кнопки на лицевой панели;
- питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв нуля);
- возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов;
- приведение всех данных по энергии и мощности к первичным значениям с учетом коэффициентов измерительных трансформаторов;
- сигнализацию о превышении лимитов по мощности.
